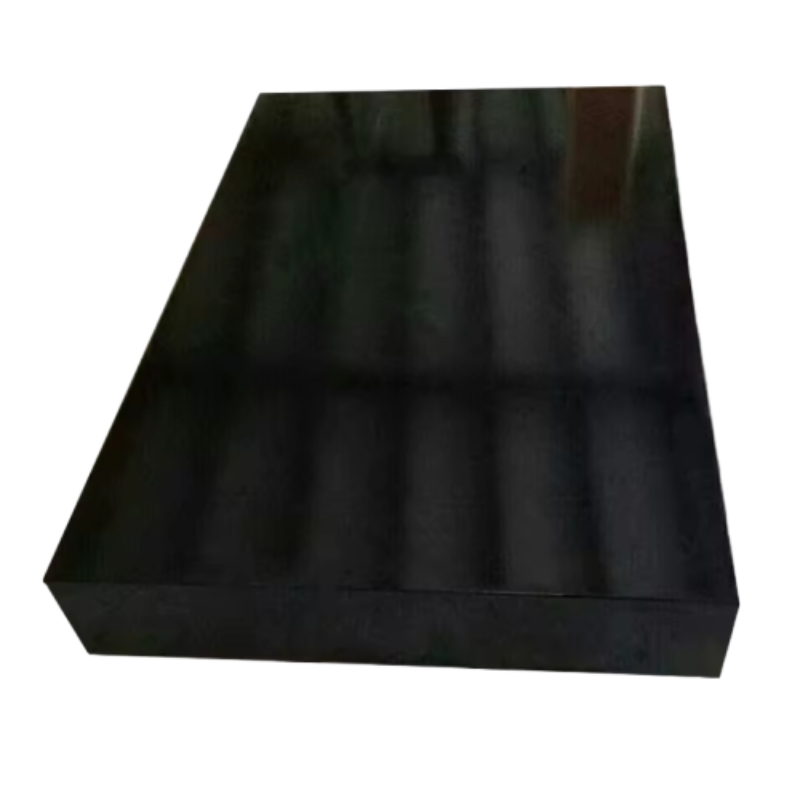

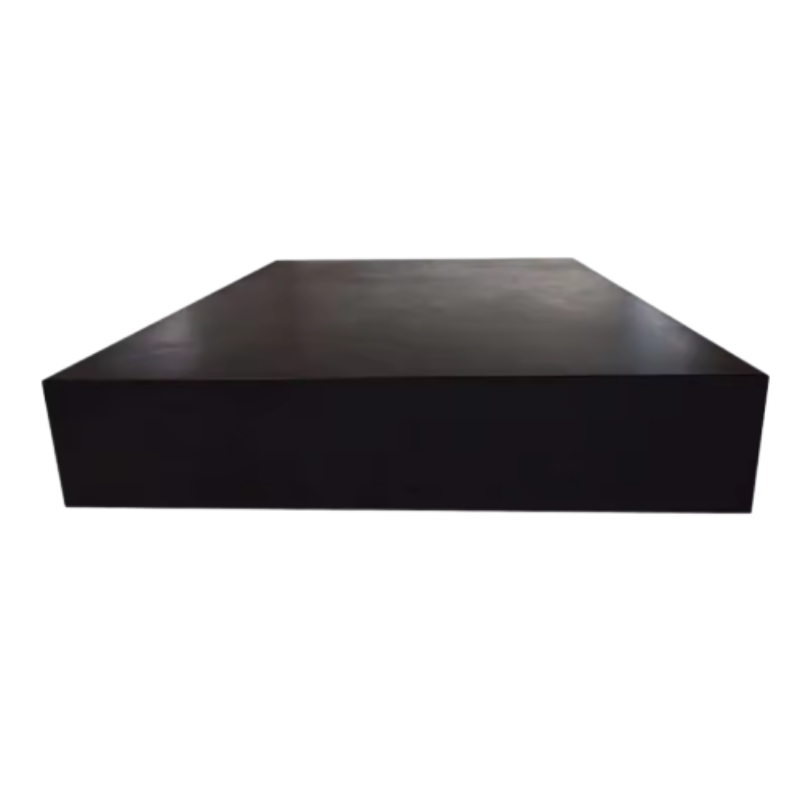

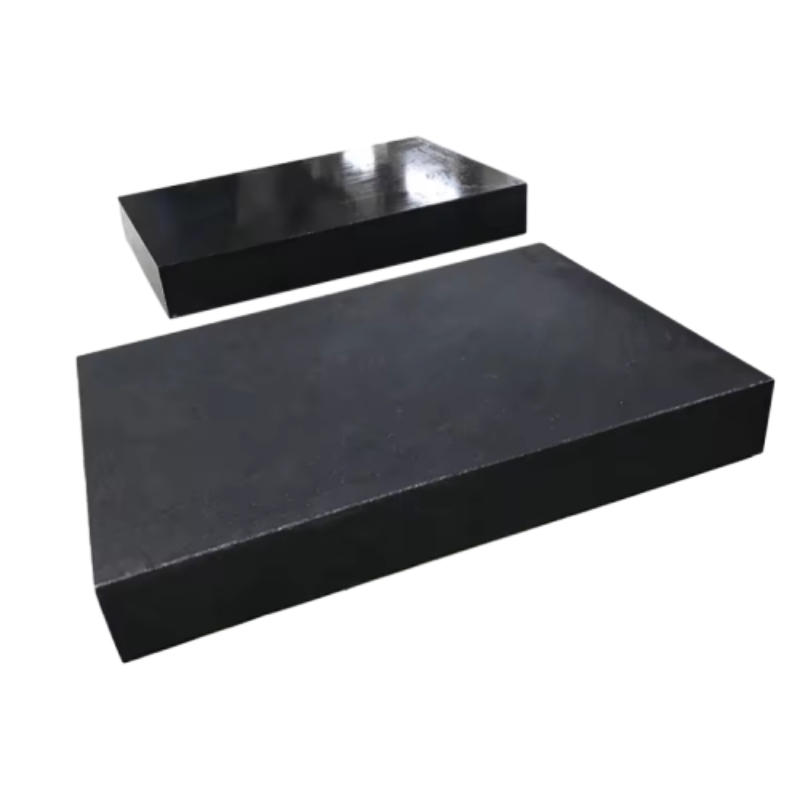

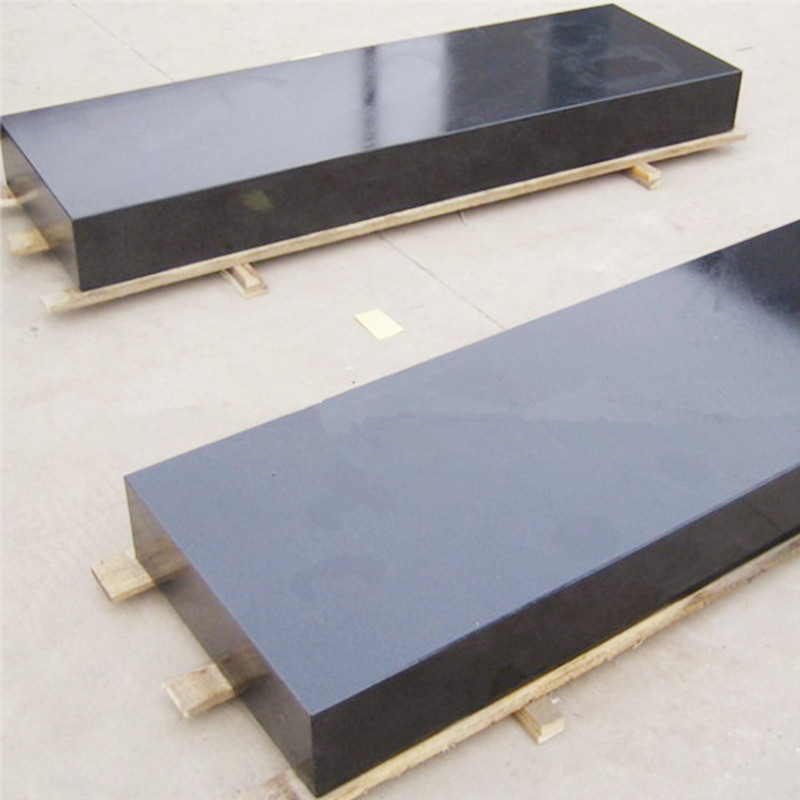

Płytka powierzchniowa kontroli granitu

Platforma granitowa to produkt platformy wykonany z granitu przetwarzanego przez maszynowe narzędzia i ręcznie zmielone w komorze stałej temperatury, o dużej dokładności płaskości.

Parametry fizyczne platformy granitowej:

Grawitacja właściwa: 2970-3070 kg/m3;

Wytrzymałość na ściskanie: 245-254 kg/m

m2;

Zużycie elastyczne: 1,27-1,47N/mm2;

Współczynnik rozszerzania liniowego: 4,6 × 10-6/℃;

Szybkość absorpcji wody 0,13;

Twardość brzegu HS70 lub wyższa.

Dokładność platform granitowych jest znacznie wyższa niż w przypadku żeliwnych platform. Wynika to z faktu, że granit przeszedł długotrwałe leczenie starzenia się i nie ma już stresu wewnętrznego. Poziomy dokładności 000, 00, 0 i 1 są idealnymi narzędziami do oznaczania i kontroli w przedsiębiorstwach przetwarzających.

Miejsce pochodzenia ： Hebei, Chiny

Gwarancja ： 1 rok

Dostosowane wsparcie ： OEM, ODM, OBM

Nazwa marki ： Storan

Numer modelu ： 1006

Materiał ： Granit

Kolor ： puste

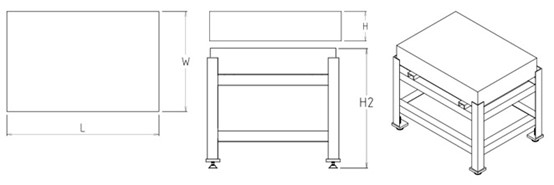

Specyfikacja ： 200×200 mm-3000×5000 mm lub dostosuj

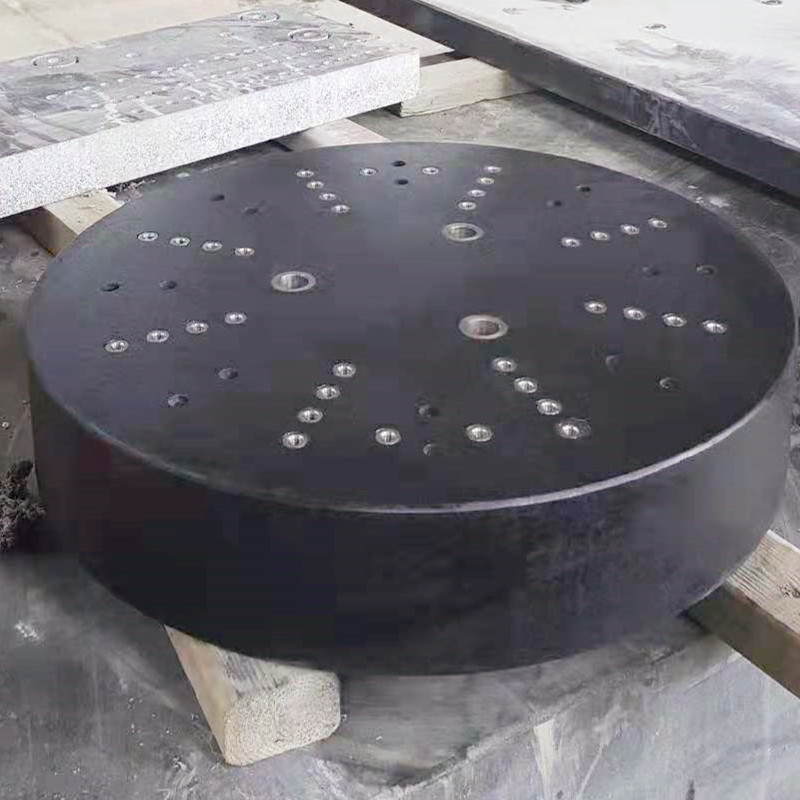

Powierzchnia ： Płaskie, stukane otwory, kadry T itp.

Twardość powierzchni roboczej ： HS70

Obróbka powierzchni ： Wykończenie gruntu

Klasa precyzyjna ： 0-2

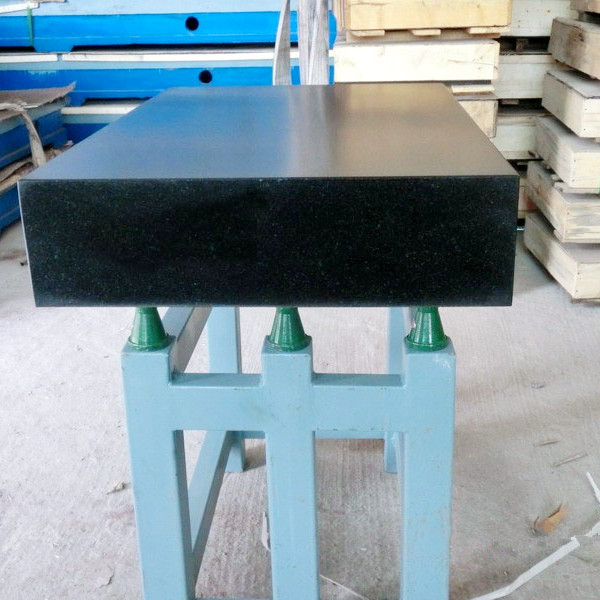

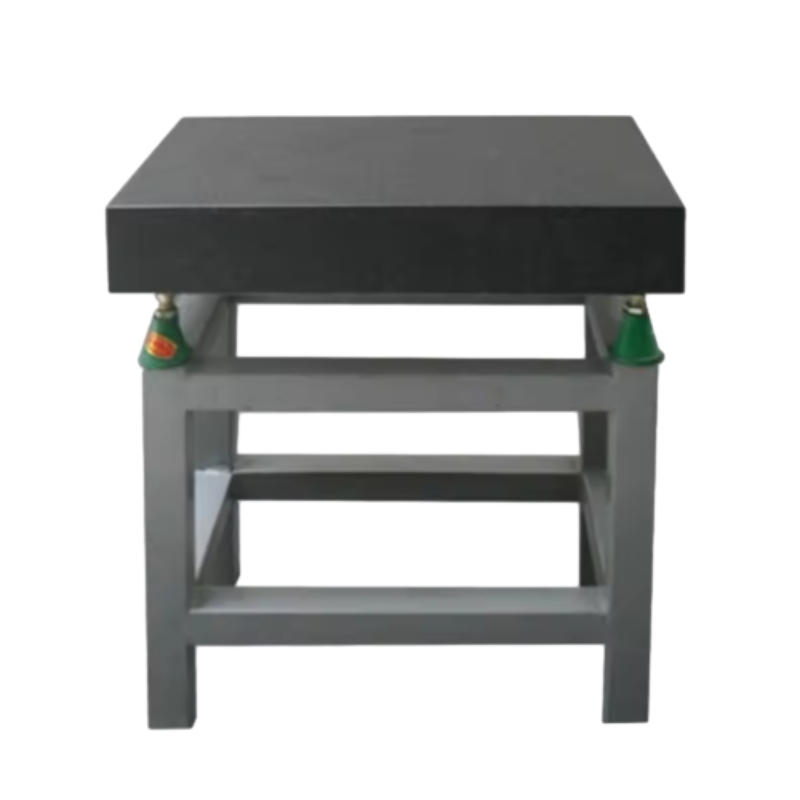

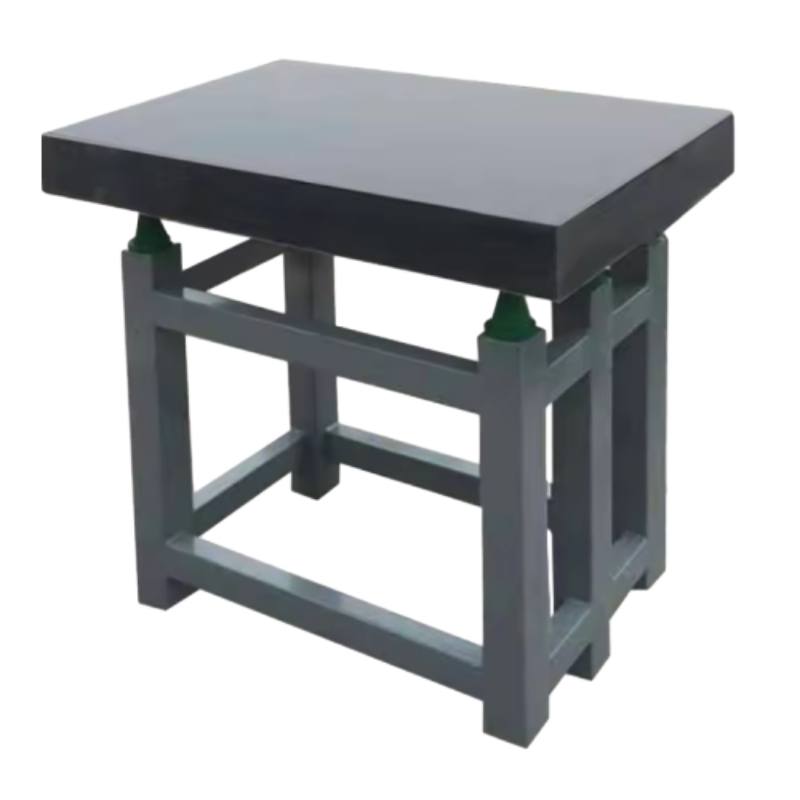

Stoisko ： Dostępne

Opakowanie ： P Lywood Box

Zastosowanie ： Precyzyjne oceny, kontrola, układ, T i cele oznaczania

Szczegóły opakowań ： Sklejka

Umiejętność zaopatrzenia: 20000 sztuk/sztuk rocznie

Czas realizacji:

Granitowa płyta powierzchniowa:

Granitowe płytki powierzchniowe są najbardziej znane ze względu na ich właściwości pozbawione rdzy. Twardość granitowych płyt powierzchniowych jest również więcej

niż żeliwne płyty powierzchniowe. Są szalenie używane do precyzyjnego oceny, kontroli, układu i znakowania oraz

Preferowane przez laboratoria, branże inżynieryjne i warsztaty.

Materiał: granit

Specyfikacja: 1000×750 mm-3000x4000mm lub dostosuj

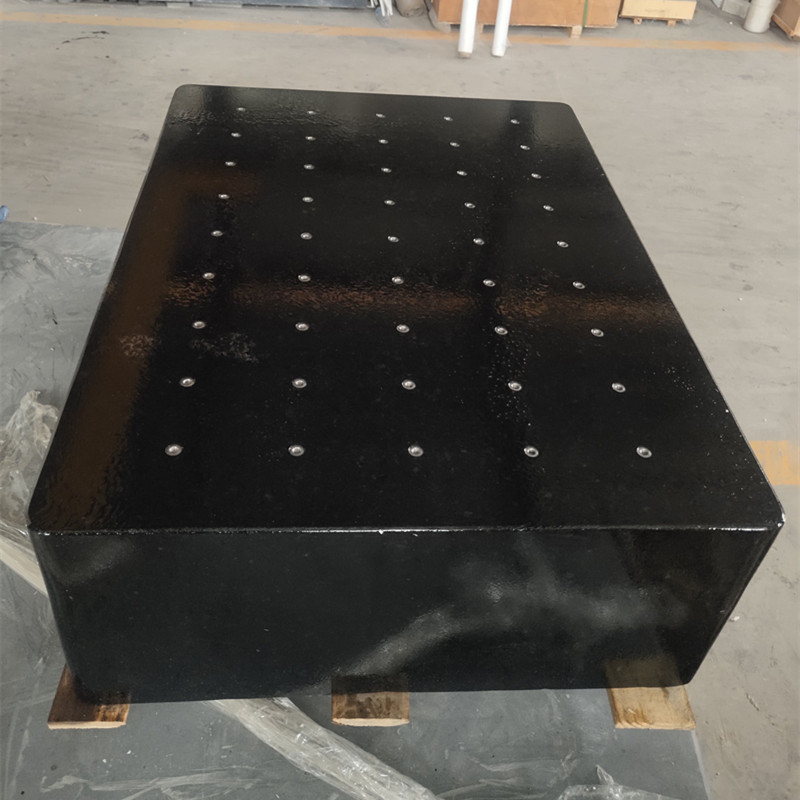

Powierzchnia: płaskie, stuknięte otwory, tory T itp.

Twardość powierzchni roboczej: HS70

Obróbka powierzchni: wykończenie podłoża

Ocena precyzyjna: 0-2

Opakowanie: Sklejka

Dlaczego granitowe płytki powierzchniowe są niezbędne do precyzyjnego pomiaru

W dziedzinie precyzyjnego pomiaru granitowe płytki powierzchniowe są niezbędnym narzędziem do kontroli jakości i zastosowań inżynierskich. Ich unikalne nieruchomości sprawiają, że są preferowanym wyborem wśród precyzyjnych inżynierów, mechaników i specjalistów ds. Zapewnienia jakości.

Granitowe płytki powierzchniowe są wytwarzane z naturalnego granitu, znanego ze swojej wyjątkowej twardości, stabilności i odporności na deformację. Ten stały fundament pozwala na dokładne pomiary, ponieważ zapewnia płaską, stabilną powierzchnię odniesienia. W przeciwieństwie do innych materiałów, granit nie wypacza ani nie zmienia kształtu w czasie, zapewniając, że pomiary pozostają spójne i niezawodne.

Jedną z kluczowych zalet granitowych płyt powierzchniowych jest ich zdolność do wytrzymywania zużycia z powtarzanego użycia. Ta trwałość ma zasadnicze znaczenie w ustawieniach przemysłowych, w których precyzja jest najważniejsza. Ponadto granit jest chemicznie odporny, co pozwala mu wytrzymać narażenie na oleje, rozpuszczalniki i inne zanieczyszczenia bez utraty integralności. Ta cecha ma kluczowe znaczenie dla utrzymania czystego obszaru roboczego i zapewnienia, że sprzęt pomiarowy pozostaje nieskażony.

Ponadto granitowe płyty powierzchniowe są dostępne w różnych rozmiarach i konfiguracjach, zaspokajając różne aplikacje. Niezależnie od tego, czy jest wykorzystywany do kontroli części obrobionych, wyrównania sprzętu lub przeprowadzania skomplikowanych zadań montażowych, płyty te zapewniają wszechstronne rozwiązanie dla różnych potrzeb precyzyjnych pomiarów. Ich gładką powierzchnię można łatwo wyczyścić i utrzymywać, przyczyniając się do ich długoterminowej użyteczności i dokładności.

Podsumowując, granitowe płytki powierzchniowe są niezbędne do każdej operacji wymagającej pomiarów precyzyjnych. Ich trwałość, stabilność i odporność na czynniki środowiskowe sprawiają, że są one idealnym wyborem dla profesjonalistów na różnych dziedzinach. Inwestowanie w granitową płytę powierzchniową nie tylko zwiększa dokładność pomiaru, ale także zapewnia długowieczność narzędzi i sprzętu, co czyni go mądrym wyborem dla każdej organizacji skoncentrowanej na jakości.

Rola granitowych płyt powierzchniowych we współczesnym obróbce CNC

W dziedzinie nowoczesnej obróbki CNC (sterowanie numerycznie komputerowym) precyzja jest najważniejsza. Spośród różnych narzędzi, które ułatwiają tę dokładność, granitowe płytki powierzchniowe wyróżniają się jako kamień węgielny procesu obróbki. Ich rola w obróbce CNC jest zarówno niezbędna, jak i wieloaspektowa, zapewniając stabilne podstawy, które zapewnia optymalną wydajność.

Granitowe płytki powierzchniowe są cenione za ich wyjątkową sztywność i stabilność. Wykonane z naturalnego granitu, płyty te oferują płaską i twardą powierzchnię, która jest niezbędna do pomiaru i kontroli obrabianych części. Obojętne właściwości granitu minimalizują również skutki fluktuacji temperatury, zapewniając, że pomiary precyzyjne pozostają spójne w czasie. Ta stabilność ma kluczowe znaczenie w środowiskach obróbki CNC, w których nawet najmniejsze odchylenie może prowadzić do znacznych błędów w produkcie końcowym.

Ponadto granitowe płyty powierzchniowe są wyposażone w wysoką odporność na zużycie, umożliwiając im wytrzymanie rygorów codziennego stosowania w ustawieniach produkcyjnych. W przeciwieństwie do innych materiałów, granit nie odkształca się pod ciśnieniem, zachowując swoją płaskość i dokładność nawet pod dużymi obciążeniami. Ponadto ich nieporowaty charakter przyczynia się do łatwego czyszczenia i konserwacji, co dodatkowo przyczynia się do ich długowieczności.

W obróbce CNC granitowe płytki powierzchniowe służą jako niezbędne narzędzia nie tylko do wyrównania i wspierania obrabiarów podczas obróbki, ale także do precyzyjnego pomiaru. Płyty te są kluczowe podczas kalibracji maszyn CNC, ponieważ zapewniają niezawodne punkty odniesienia, aby upewnić się, że każdy komponent jest poprawnie przetwarzany.

Podsumowując, nie można przecenić roli granitowych płyt powierzchniowych we współczesnej obróbce CNC. Zapewniają one niezbędną stabilność, trwałość i dokładność, które są kluczowe dla wysokiej jakości procesów obróbki. W miarę ewolucji branży poleganie na granitowych płyt powierzchniowych pozostanie kluczowym elementem w osiąganiu doskonałości produkcyjnej.

Właściwości materiału i fizyczne zalety granitu płytek powierzchniowych

Granitowe płytki powierzchniowe Storeen są zaprojektowane w celu zapewnienia niezrównanej stabilności i precyzji jako podstawy pomiaru przemysłowego, wykorzystując unikalne właściwości materiału naturalnego granitu w celu ustalenia odniesienia w metrologii. Jako zaufany dostawca precyzyjnych granitowych płyt powierzchniowych i tabel kontroli granitu oferujemy rozwiązania, które wyróżniają się w wymagających środowiskach, od warsztatów obróbki CNC po laboratoria kalibracji lotniczej.

Geologiczne fundament za niezrównaną stabilność

Utworzone ponad miliardy lat ze skały magmowej złożoności głównie z piroksenu i plagioklazy nasze granitowe płytki powierzchniowe mają gęstą, jednolitą strukturę krystaliczną (wielkość ziarna ≤0,5 mm), która eliminuje naprężenia wewnętrzne – przewagę krytyczną nad metalowymi alternatywami podatnymi na wypaczanie lub korozję. Ten naturalny skład powoduje uderzająco spójną czarną powierzchnię o minimalnej porowatości, zapewniając idealne płaskie odniesienie do kalibracji płytki powierzchniowej i inspekcji wymiarowych, w których dokładność na poziomie mikronu nie jest negocjacyjna.

Właściwości mechaniczne zbudowane do ciężkiego użycia

Fizyczne atrybuty naszych tabel kontroli granitu są zoptymalizowane pod kątem rygorystyki przemysłowej:

Wysoka pojemność obciążenia: o gęstości 2970 kg/m³ i wytrzymałości na ściskanie 245 MPa, płyty te wytrzymują obciążenia statyczne do 5000 kg/m² bez deformacji-idealne dla podtrzymywania ciężkich komponentów podczas ustawiania modułowego spawania lub kalibracji maszyny CNC.
Wyjątkowa twardość: Twardość brzegu d 70+ odpowiada zarysowaniom i wcięciom z częstego skanowania lub kontaktu z oprawą, zapewniając, że powierzchnia pozostaje wolna od defektów, które mogą zagrozić integralności pomiaru przez dziesięciolecia.
Tłumienie wibracji: ziarnista mikrostruktura pochłania 80% więcej wibracji niż żeliwa, minimalizując zakłócenia z sąsiednich maszyn – istotna cecha zadań precyzyjnych, takich jak wyrównanie maszyny do pomiaru współrzędnych (CMM).

Odporność na środowisko dla konsekwentnej dokładności

Granitowe tablice powierzchniowe Storaena na sprzedaż rozwijają się w trudnych warunkach:

Stabilność termiczna: niski współczynnik rozszerzalności liniowej (4,6 × 10⁻⁶/° C) zapewnia minimalną zmianę wymiarów w zakresie temperatur (10–30 ° C), zmniejszając błędy spowodowane fluktuacji termicznych w nieprzewidzianych warsztatach.
Odporność na korozję: Przy szybkości absorpcji wody wynoszącej zaledwie 0,13%, nieporowata powierzchniowa odpycha oleje, chłodzity i wilgoć-eliminująca rdza lub degradacja chemiczna powszechna w płytkach stalowych.
Zerowa przepuszczalność magnetyczna: właściwości niemagnetyczne sprawiają, że płyty te są idealne dla branż, w których zakłócenia elektromagnetyczne mogą wypaczać pomiary oparte na czujnikach, takie jak testy produkcji półprzewodników lub testowanie urządzeń medycznych.

Doskonałość projektowa do praktycznego użytku

Poza naturalnymi zaletami materiału, nasze tablice mają precyzyjne detale:

Wykończenie powierzchni: Wykończenie uziemienia RA ≤ 0,8 μm zapewnia optymalny kontakt dla wskaźników wybierania, wskaźników wysokości i innych narzędzi metrologicznych, zapewniając powtarzalne wyniki w granicach ± 2 μm dla płyt na 000 000.
Kompatybilność modułowa: standardowe rozmiary (200 × 200 mm do 3000 × 5000 mm) oraz opcjonalne rozłęty T lub otwory montażowe umożliwiają bezproblemową integrację z modułowymi tabelami spawalniczymi lub niestandardowymi oprawami, zwiększając wszechstronność w przepływach pracy produkcji i kontroli.

Zaufaj Storaen dla precyzji opartych na materiałach

Gdy dokładność i długowieczność nie są negocjacyjne, granitowe płytki powierzchniowe Storaen zapewniają naturalne i zaprojektowane zalety wymagane do podniesienia procesów metrologicznych. Niezależnie od tego, czy jest stosowany jako standard do kalibracji płytki powierzchniowej, stabilnej platformy do kontroli komponentu lotniczego, czy trwała baza do konfiguracji spawania ciężkiego, nasze roztwory łączą perfekcję geologiczną z konstrukcją klasy przemysłowej.

Usługi dostosowywania i zapewnienie jakości dla płyt powierzchniowych kontroli granitu Storeen

Storaen jest dumny z dostarczania granitowych płyt powierzchniowych, które spełniają unikalne wymagania precyzyjnego pomiaru i zastosowań przemysłowych. Oprócz standardowych ofert, nasze usługi dostosowywania i rygorystyczne zapewnienie jakości zapewniają, że każda precyzyjna granitowa tablica powierzchniowa i granitowa tabela inspekcji jest dostosowana do specyfikacji – zarażeni przez certyfikaty i gwarancje, które wzbudzają zaufanie do każdego pomiaru.

Dostosowane rozwiązania dla każdego wymagania

Niestandardowe wielkości i geometria

Niezależnie od tego, czy potrzebujesz kompaktowego stołu kontroli granitu do użytku laboratoryjnego (200 × 200 mm), czy ponadwymiarowa platforma do ciężkich maszyn (do 5000 × 8000 mm), nasi inżynierowie współpracują z Tobą w celu zdefiniowania wymiarów, grubości i kształtu-w tym okrągłe, prostokątne lub niestandardowe projekty. Niestandardowe profile krawędzi (fazowane, fazowane) i zagłębione zasady zwiększają stabilność podczas integracji z modułowymi tabelami spawalniczymi lub zautomatyzowanymi oprawami.

Funkcje powierzchni dla doskonałości funkcjonalnej

Sloty T i otwory do montażu: Precyzyjne śluz T-Slots (Standard ISO 2571) lub otwory gwintowane (M6-M24) umożliwiają bezpieczne zaciskanie wskaźników, urządzeń lub ramion robotycznych, idealne do konfiguracji dynamicznej inspekcji lub konfiguracji modułowej tabeli spawalniczej.
Specjalistyczne powłoki: Opcjonalne powłoki przeciwprzepoziomowe lub przeciwpoślizgowe chronią przed akumulacją pyłu lub poślizgiem składowym w środowiskach produkcyjnych na urządzeniach półprzewodnikowych lub medycznych.

Kompatybilność wieloplatformowa

Nasze granitowe płytki powierzchniowe zostały zaprojektowane do bezproblemowej zintegrowania z maszynami do pomiaru współrzędnych (CMM), manom wysokości i systemami kalibracji płyt powierzchniowych, z wstępnie zamaskowanymi punktami odniesienia dla pomiarów możliwych do identyfikowania w różnych standardach globalnych (ISO 8512, ASME B89.1.3).

Bezkompromisowy proces zapewniania jakości

Wybór materiałów i inspekcja

Każda płyta zaczyna się od granitu klasy premium (wielkość ziarna ≤0,5 mm, absorpcja wody ≤0,13%), wizualnie i ultradźwiękowym testowanym w celu wyeliminowania wewnętrznych wad. Tylko skała o jednolitej gęstości (2970 kg/m3) i twardość brzegu d ≥70 przechodzi do obróbki.

Precyzja produkcja

Szlifowanie i polerowanie: najnowocześniejsze szlifierki CNC osiągają wykończenia powierzchniowe tak drobne jak Ra 0,8 μm, z płaską płaskonośnością kontrolowaną do ± 2 μm dla płyt na 000-stopniowych-weryfikowanych przy użyciu interferometrów laserowych.
Zwolnienie naprężeń termicznych: płytki ulegają 72-godzinnej stabilizacji w temperaturze 20 ± 2 ° C w celu wyeliminowania resztkowych naprężeń obróbki, zapewniając długoterminową stabilność wymiarową w zmiennych środowiskach warsztatowych.

Gwarancja i wsparcie posprzedażne

Globalna sieć usług: dla granitowych płyt powierzchniowych na sprzedaż na całym świecie, nasz zespół zapewnia wskazówki instalacyjne, okresowe usługi realibracji i szybką reakcję na zapytań technicznych – ubezpieczenie inwestycji utrzymuje szczytowe wyniki przez dziesięciolecia.

Wybierz StorAen do dostosowanej precyzji

Niezależnie od tego, czy potrzebujesz na zamówienie granitowego stołu inspekcyjnego do wyrównania komponentu lotniczego, wytrzymałej granitowej płyty powierzchniowej do przemysłowych urządzeń spawalniczych, czy też skalibrowana platforma do metrologii klasy laboratoryjnej, dostosowywanie i zapewnienie jakości Storaena ustawiają standard. Nasze zaangażowanie w dopasowywanie twoich potrzeb do trwałości geologicznej i precyzji inżynierii sprawia, że jesteśmy partnerem z wyboru dla producentów, którzy odmawiają kompromisu w zakresie integralności pomiaru. Przeglądaj nasze granitowe płytki powierzchniowe na sprzedaż i doświadcz mocy rozwiązania zbudowanego wyłącznie dla Ciebie.
